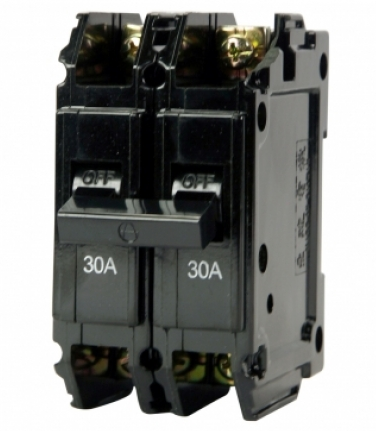

台灣水電工地的臨時用電,配電盤內用器具有無熔絲開關簡稱NFB(No-Fuse Breaker),在日本也稱作NFB;在美國叫模殼斷路器簡稱MCCB(Molded Case Circuit Breaker)功能只有過負載保護,是電器回路的用電量大於NFB額定電流即斷開回路來保護電器。

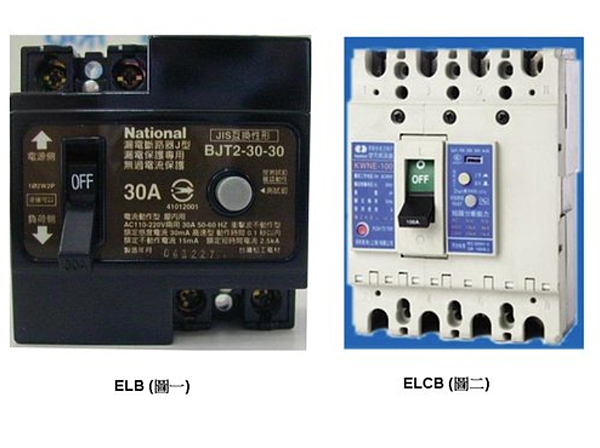

純漏電斷路器(Electricity Leakage Breaker)簡稱ELB (圖一),ELB功能只有漏電保護,一般前面都會有一個有過載保護的分路無熔絲開關。


漏電斷路器( Earth Leakage Circuit Breaker )簡稱ELCB(圖二),ELCB功能具有漏電、過載、短路三種保護。如果漏電斷路器(ELCB)的規格是2P2E、2P1E、2P0E差在哪裏?P(Number of Poles)極數也可以將它看作相數。E(Number of Elements)過載元件數也可以將它當成過電流保護相數,例如2P2E是2相漏電保護、2相過載保護;2P1E是2相漏電保護、單相過載保護;而2P0E是2相漏電保護、0E表示無過載保護。

漏電斷路器的原理解說影片



漏電斷路器安裝注意事項

影片老屋迴路不一定能裝漏電斷路器(ELCB),有些幾十年前老屋電管管徑小,接地線(地線,中性線,N相)迴路只有一條電線,可能會引起漏電誤動作跳電。


謝謝收看
