AMD 7nm Ryzen APU內核照片首次公開處理器八核心、內顯八核心

  年初CES大會上萬眾期待的AMD新一代輕薄筆電、遊戲筆電終於來了,它們配備代號Renoir的新一代Ryzen 4000U、H系列APU處理器,台積電7nm工藝製造,基於Zen 2架構處理器、Vega GPU架構內顯。

AMD也首次公布了Renoir APU的內核照片:

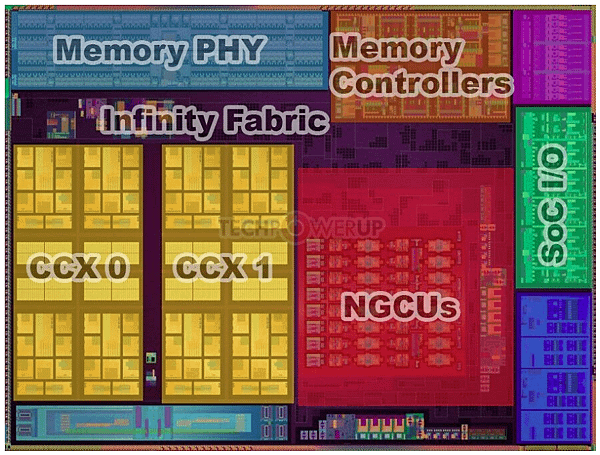

看不懂,請看標註:


  黃色區域是處理器核心,Zen架構標誌性的CCX模組化設計,分為兩組共八個核心,中間分布着兩組共8MB三級緩存,可能是因為延遲足夠低所以不需要太大容量,而二級緩存還是每核心512KB,二三級緩存總容量為12MB。

  紅色區域則是內顯GPU核心,共計八個計算單元,512個流處理器,其中核心計算單元來自Vega架構,顯示和多媒體引擎則借用了Navi架構,是個復合品。

  另外還可以看到Infinity Fabric總線模組、雙通道記憶體控制器(DDR4-3200/LPDDR4X-4233)、記憶體PHY物理層、I/O輸入輸出模塊,以及相關電路。


  Renoir APU封裝尺寸為25×35×1.38毫米,與上代Picassso完全相同、彼此相容,但是在晶體管幾乎翻倍到98億個的同時,內核面積卻縮小了25%而只有156平方毫米。
