AMD Yes!超強迷你電腦，Xbox Series X硬體解析

Xbox Series X硬體解析_00.PNG

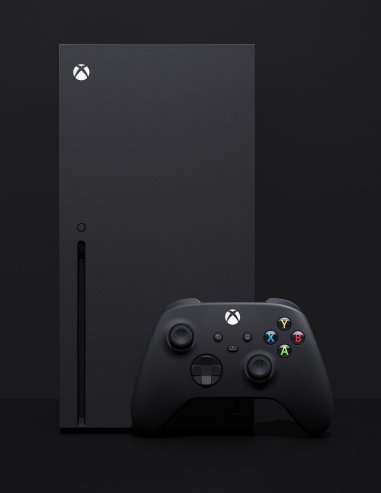

微軟公開次世代電玩主機Xbox Series X的硬體規格，內含8核心AMD Zen 2處理器、具備RDNA 2 GPU獨顯，在4K UHD解析度畫質和光線追蹤環境下，穩定60 FPS以上畫面，最高到120FPS。

Xbox Series X 硬體規格一覽：
客製化處理器：8核心Zen 2處理器時脈3.8GHz，可以3.6GHz運行SMT。
客製化GPU獨顯：RDNA 2 GPU，52個運算單元（3328 個流處理器），運作時脈1.825GHz，提供12 TeraFLOPs單精度浮點效能。
晶圓面積：360.45平方公釐。
製程：7nm
記憶體：320-bit 16GB GDDR6
記憶體頻寬：10GB @ 560 GB/s, 6GB @ 336 GB/s。
內建儲存：客製化 1TB NVMe SSD
I/O 吞吐量：原生 2.4 GB/s，壓縮後搭配硬體解壓區塊可達 4.8 GB/s。
可延伸儲存：擴充卡形式。
外接介面：USB 3.2
光碟機：4K UHD Blu-Ray 光碟機。
效能目標：4K @ 60 FPS，最高可達 120 FPS。

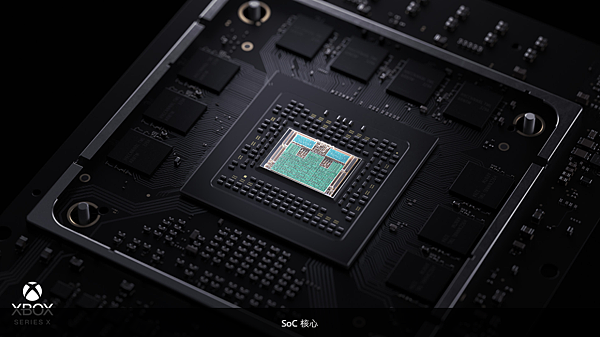

Xbox Series X 處理器拆解圖
Xbox Series X硬體解析_05.PNG

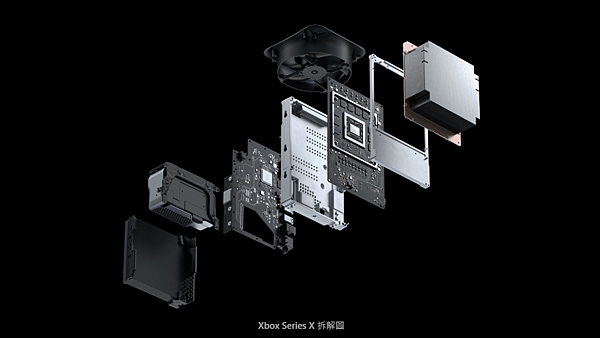

Xbox Series X 拆解圖

Xbox Series X硬體解析_06.PNG

Xbox Series X硬體解析_07.PNG

Xbox Series X硬體解析_08.PNG

Xbox Series X硬體解析_09.PNG

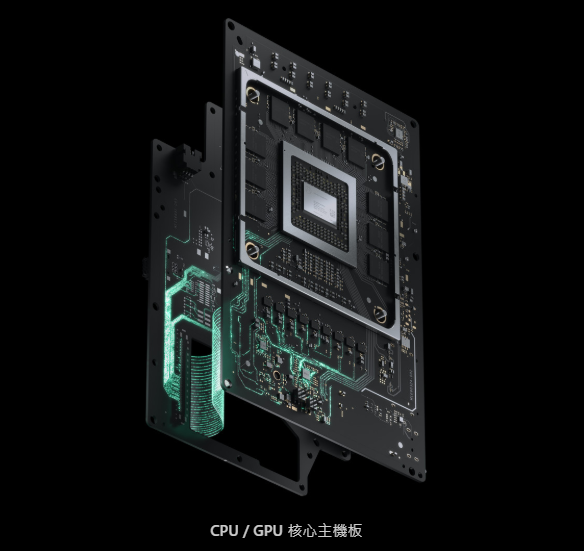

首先看到 CPU，Xbox Series X 內建客製化 8 核心 Zen 2 CPU，時脈達 3.8 GHz，並且可運用 SMT（Simultaneous Multi-Threading Technology，同步多執行緒）技術在一個 CPU 時脈週期內能夠執行多個執行緒指令，結構上與 8 核心／16 執行緒的 Ryzen 7 3700X 處理器非常類似，只不過沒支援 Boost 超頻。

GPU 則使用未正式公開的 AMD RDNA 2 架構，擁有 52 個 CU（Compute Units，運算單元），若參照當前 Radeon RX 5000 系列 GPU 的 RDNA 1 架構，內部相當於 3328 個流處理器。整體運作時脈為 1.825 GHz，同樣不支援 Boost 超頻，可提供 12 TeraFLOPs 的 32-bit（單精度）浮點運算效能。

12 TeraFLOPs 單精度浮點運算效能是什麼概念？給各位參考一下，AMD Radeon RX 5700 XT 50 週年紀念版有 10.14 TeraFLOPs，而 NVIDIA GeForce RTX 2080 Super 則有 11.2 TeraFLOPs，可見 Xbox Series X 內建 GPU 浮點效能已為列當前中高階顯示卡，甚至可透過自家的 DirectX Raytracing API，支援硬體加速的即時光線追蹤運算。

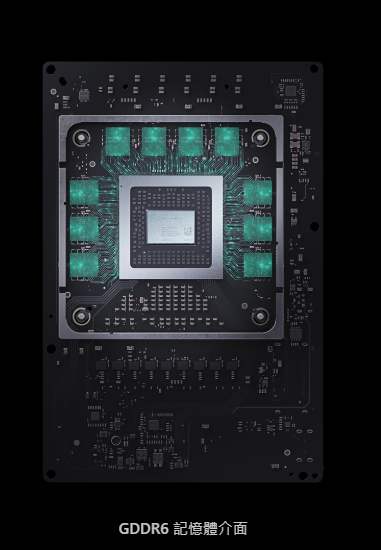

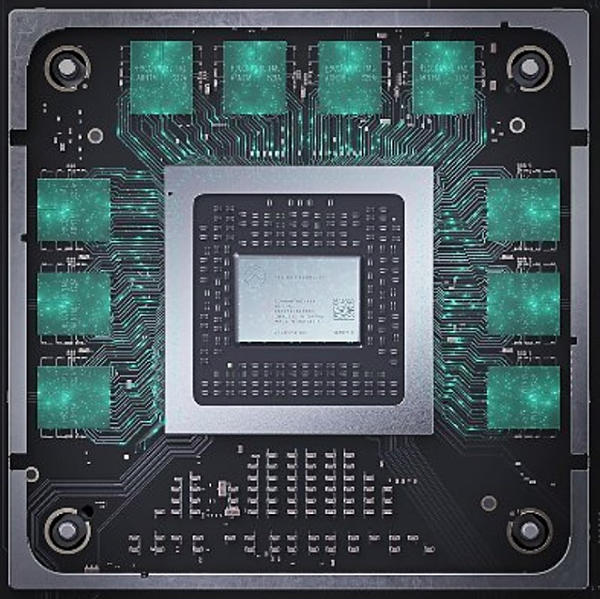

記憶體配置相當特殊，以 6 顆 2GB 顆粒與 4 顆 1GB 顆粒組成，總共提供 320-bit 介面，運作速率應為 GDDR6 常用的 14Gbps。其中 10GB 容量提供每秒 560 GB 頻寬，應為 GPU 專用記憶體。其餘 6GB 提供每秒 336 GB 頻寬，資料顯示作業系統約占用 2.5GB，剩餘 3.5GB 供遊戲運作使用。

Xbox Series X硬體解析_13.PNG

Xbox Series X硬體解析_10.PNG

Xbox Series X硬體解析_11.PNG

Xbox Series X硬體解析_12.PNG

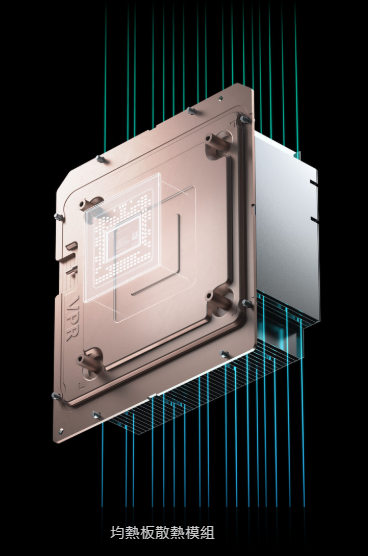

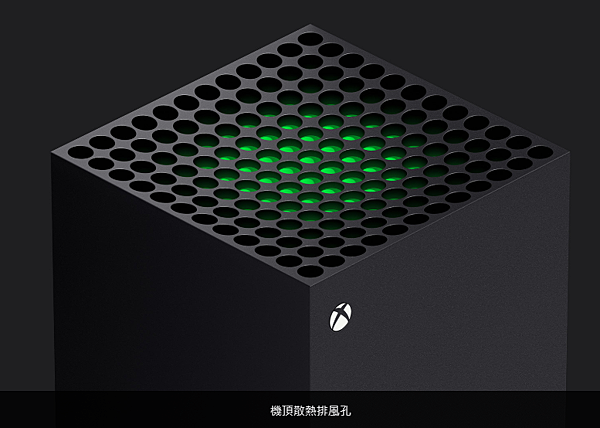

散熱模組以銅製均熱板直接接觸核心晶片本體，以面傳面的方式迅速將熱量轉移至鋁製鰭片，另有金屬框架協助其他元件導熱，再透過等體垂直風道設計，讓底部吸進的冷空氣穿越各項熱源，把熱量向上排出。

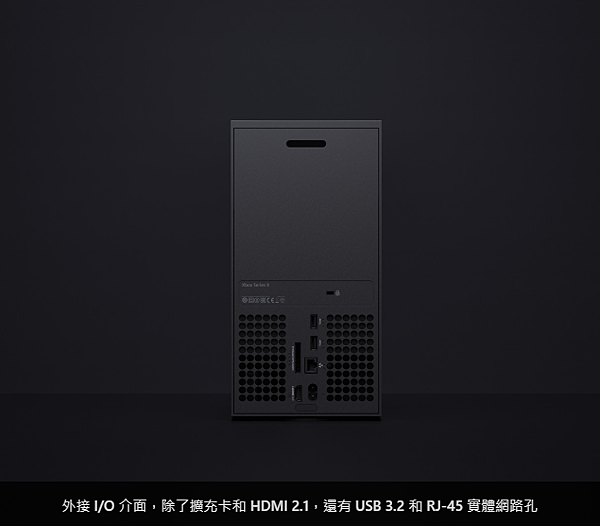

綜合以上硬體配置，Xbox Series X 整體效能目標預計能穩定渲染 4K Ultra HD 解析度、每秒 60 幀以上的超高畫質遊戲畫面。且透過 HDMI 2.1 介面，最高可輸出 4K (3840×2160) / 120 fps 或 8K (7680×4320) / 60 fps 的 HDR 視訊，並支援自動低延遲模式（Auto Low Latency Mode，ALLM）和可變畫面更新率（Variable Refresh Rate，VRR）。

Xbox Series X硬體解析_20.PNG

Xbox Series X硬體解析_21.PNG

Xbox Series X硬體解析_22.PNG

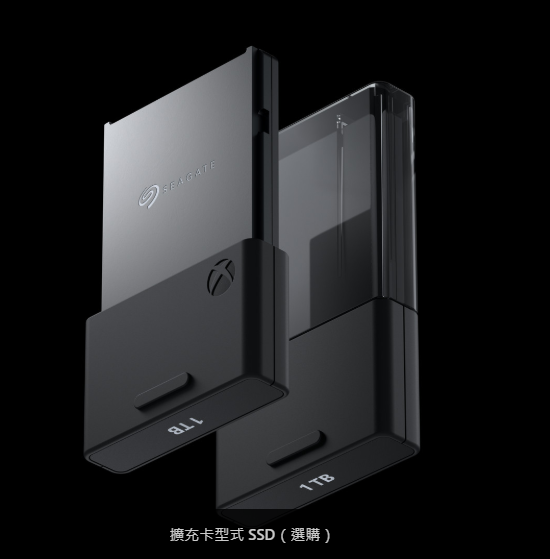

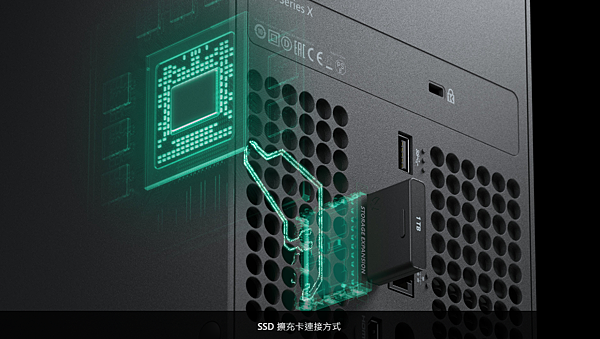

再來看到儲存，Xbox Series X 直接內建客製化 1TB NVMe SSD，原生每秒 2.4GB 頻寬可大幅縮減遊戲載入時間。另外還聯手 Seagate 打造可外接擴充的 1TB 擴充卡（選購品），從圖片來看應該是特規介面支援 NVMe 傳輸協定的 SSD，一樣可提供高速資料傳輸。若還想連結傳統外接硬碟，則可透過 USB 3.2 介面。

微軟甚至為了 Xbox Series X 打造全新的 DirectX 指令項目：DirectStorage，以硬體加速方式處理資料 I/O 和解壓縮，釋放 SSD 的全部性能。

Xbox Series X 會先將遊戲龐大的資料壓縮後再儲存至 SSD 當中，有效縮減儲存占用空間。載入遊戲時則透過硬體加速方式將這些資料解壓縮，讓原本需要占用 3 個以上 CPU 核心的處理作業，縮減到完全不占用 CPU。

另外遊戲運行中也會有部分資料於背景中傳輸，DirectStorage 可將這些運作從原本占用多個 CPU 核心縮減到只占用單核心的一小部分，以釋放更多 CPU 資源，讓遊戲擁有更龐大的運算力。

以上有關儲存方面的技術皆隸屬於 Xbox Velocity 架構，無論內建 SSD 和擴充的 SSD 介面卡都支援此架構技術，透過 USB 3.2 串接的硬碟／SSD 則無法享有此優勢。

整體來看，Xbox Series X 確實是一台效能強大的迷你電腦主機，連控制器都全面翻新，給人劃時代的進步感。至於最終發售價格與日期仍公開，更多詳細資訊敬請鎖定我們的追蹤報導。
