  電源供應器的輸出線材組成,大家都會不以為然,不就是一堆電線嗎?只不過是根據電源供應器接口不同做分組編排而已,這能有什麼學問?但事實不是這麼簡單,不是任何電線都能做PC電源的輸出線材,想要PC硬體獲得穩定的供電,電源線材就要滿足相關的規範要求。

  怎樣的電線才能做PC電源的輸出線材呢?我們就從線材和線材規格來簡單分析,看看PC電源的輸出線材裡有什麼學問?


電源輸出線材

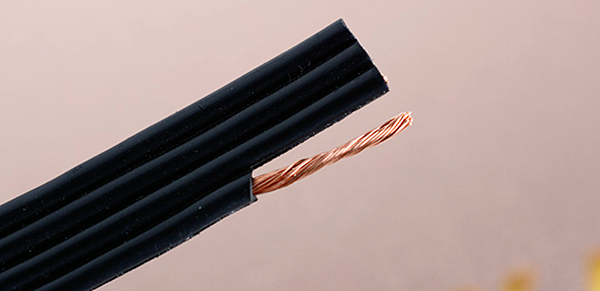

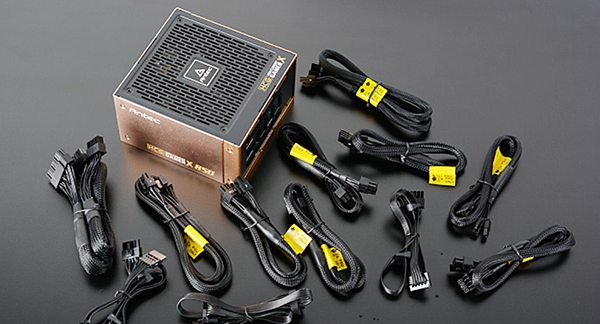

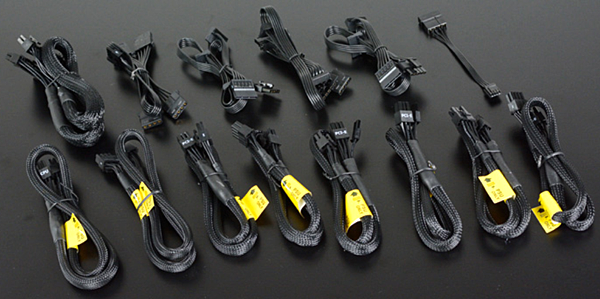

  先看PC電源輸出線材的組成,與我們日常用的電線相同,PC電源的輸出線材是導體加上絕緣層組成,導體材質都是銅,絕緣體對導體有保護和防止短路的作用。而很多條這樣的電線,分別編排接上對應的端子,就成為PC電源上的24pin、4+4pin、6pin、8pin等供電接口。

電線的結構相信大家都很熟悉了


  除了銅線纜外,部分高階電源還會用鍍鎳或鍍錫銅線,後者的線纜一般比較硬,這也是為什麼有些高階電源在整線時會比較難整線的原因。值得注意是鍍鎳或者鍍錫的銅線,在傳導力上相比銅線無明顯差異,鍍層主要是強化線材的抗氧化力和比較好焊。依線材硬度來判斷對電傳導能力是不科學的。

什麼決定線材的電傳導能力?

  那麼能決定線材電傳導能力的是什麼呢?是銅芯的截面積大小,銅芯的截面積越大,承載電流就越大。我們如何看線材截面積來確定最大承載電流?一般人用測量是不可能的,實際上我們是看AWG標號來判斷。
PC電源上常見的是18AWG線材


  AWG就是American Wire Gauge美國線規,一種可以直接判斷導線截面積大小的標準,根據AWG規範,標準AWG孔徑能塞進越多的導線,其AWG標號越大,例如18AWG是在標準AWG孔徑內塞入18根導線的意思,因此AWG標號越大的線材,就表示其截面積就越小,可承載電流的能力就越低。

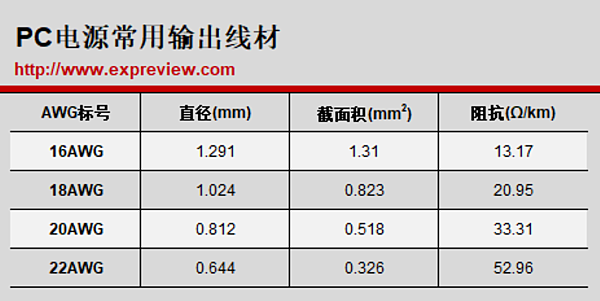

  AWG標號指的是線纜內部導體截面積而非整條線纜的截面積,因此同樣粗的線材,不代表他們電傳導力一樣,只有AWG標號相同,電傳導能力才一樣。目前PC電源的輸出線材多使用16AWG、18AWG、20AWG、22AWG線材,前面兩個用於大電流線路上如+12V、+5V與+3.3V供電,後面兩個則用在低電流輸出線路或是檢測反饋線路,如+5Vsb、-12V以及PG信號線上。

不同AWG標號的線材可承受的最大電流有多少差距?

  銅有很好電傳導能力,廣泛用在電力領域,但是銅不是超導體,本身也存在一定的阻抗,電流的通過同樣會造成發熱,因此線材的最大載流量(Current Carrying Capacity )或耐電流能力的定義,就是在導體或者絕緣體在融化前,其所能負載的最大電流。

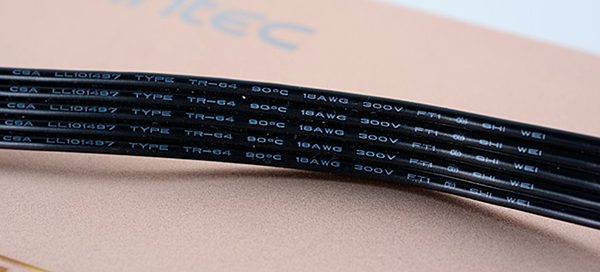

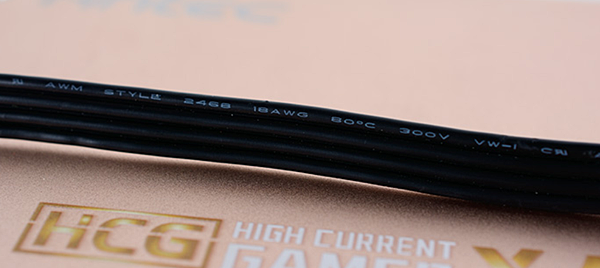

  對單芯裸銅線來說,其熔點高達1083.4℃,因此可承載的電流可以說是很高的,對於線材的絕緣層來說這溫度就太高了,還沒到銅熔點,絕緣層就已經全部熔化,會導致線材之間的短路。因此對PC電源的線材來說,可以承受的最大電流,就是線材絕緣層融化前的最大電流。不同線材的絕緣層適用溫度各有不同,照規範是要在線材上標識,如圖示顯示線材最大適用溫度90度。

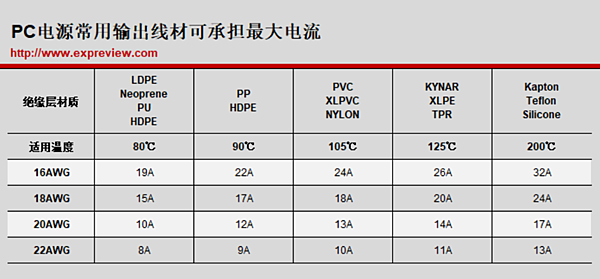

  以18AWG線材為例,絕緣層最大適用溫度80℃時,線材的電流的承載能力為15A。如果這條線用在PCI-E接口的供電上,從供電接口資料上瞭解,PCI-E供電接口理論上單端子可承擔8A電流,此時用18AWG線材是完全滿足需求。不過對於帶有2個6+2pin PCI-E供電接口的線材來說,由於接口是並聯關係,因此前端線材需要承擔的最大電流理論上是16A,此時這條線材已經滿足不了要求,需要換用16AWG的線材或者使用絕緣層適用溫度為105℃的18AWG線材,後者的最大承受電流是18A。

  不過這只是理論上的算法,實際上按照PCI-E的供電規範,單個6+2pin供電接口的最大功率是150W,兩個接口就是300W,共計6個的+12V供電端子,平均每個才4.2 A的電流,因此前端線材不過是承擔每路8.4A電流的水平,採用絕緣層適用溫度為80℃的18AWG線材依然能滿足需求。

結論:18AWG線材可以滿足絕大部分供電的需求

  其實結合我們早前對電源供電接口的介紹我們就可以看出,對於硬件供電來說,輸出線材基本上只要達到18AWG的水平,基本上就已經滿足使用需求的,更高規格的16AWG線材僅在大功率的環境下具備優勢。而20AWG的線材對於一些小功率的電源產品來說,如額定功率400W以下的產品而言,即便作為主要的輸出線路也是基本滿足需求的,畢竟這個時候更多地已經不是線路能不承受這麼大電流,而是電源能否輸出這麼大電流的事情了。

好電源離不開好的線材


  另外玩家也可以在買電源的時候,留意它採用的線材是否達到要求標準,例如500W以上電源,其主要輸出線路應該採用18AWG的線材。如果這款電源它沒照規範要求在線材上標示相應的規格,或者說只採用了較低規格的線材,這時候就不妨考慮一下其它產品,畢竟連基本都沒有做好的電源,我們很難相信在內部用料會用好的,在某種程度上來說,也是一個方便排除劣質電源的方法。
